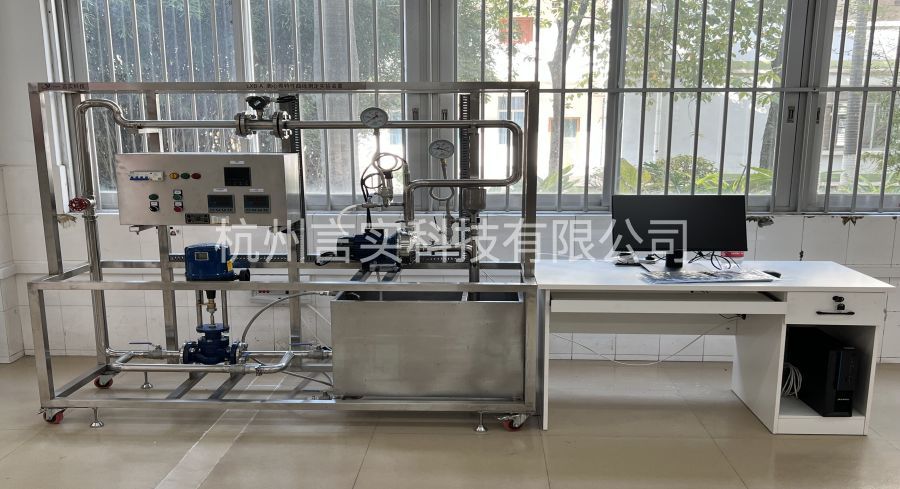

LXB-A离心泵特征曲线测定实验装置
时间：2024-09-05 09:44:13 浏览次数：176
一．装置功效
1.通过本实验装置，，，，，，使学生充分相识离心泵的结构与特征，，，，，，学会离心泵的操作，，，，，，熟悉其事情方式；；；
2.熟悉组成管路的种种管件、阀门，，，，，，相识压力变送器、温度检测元件、涡轮流量计的使用要领；；；
3.测定恒定转速条件下泵的扬程(H)、轴功率(N)、以及总效率（η）与泵的流量(Q)之间曲线关系；；；
4.通过实验，，，，，，使学生相识智能数字仪表，，，，，，操作终端数据收罗，，，，，，控制的基来源理和历程；；；
二．设计参数
1.离心泵：不锈钢泵，，，，，，流量0-8m3/h，，，，，，扬程20m，，，，，，转速2900rpm，，，，，，功率0.55kW；；；
2.液体温度：常温 。。。。。。
三．公用设施
1.供水：装置自带不锈钢水箱，，，，，，毗连自来水 。。。。。。实验时经离心泵进入测试管路，，，，，，循环使用；；；
2.供电：电压AC380V，，，，，，功率<1.5kW，，，，，，标准三相五线制 。。。。。。每个实验室需设置1~2个接所在(清静地及信号地) 。。。。。。
