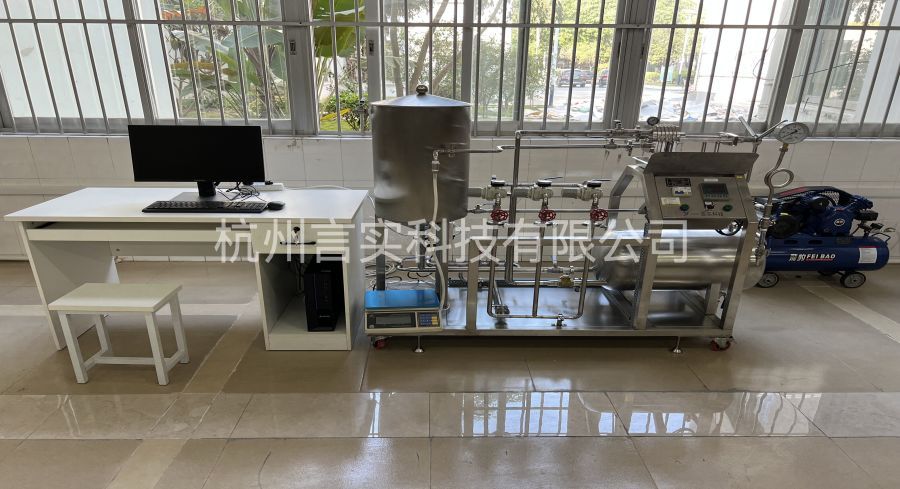

HGL-A数字恒压过滤实验装置
时间：2024-09-05 09:44:50 浏览次数：188
一．装置功效
1、实验装备由过滤板、过滤框组成的不锈钢小型业用板框过滤机，，，，拌料桶料浆和供料压力罐都接纳了压缩空气吹动搅拌；；；；；；
2、过滤压力规模（0.05--0.2MPa），，，，通过自动压力改变，，，，体现操作压力对过滤速率影响；；；；；；
3、过滤恒压通过 3 组恒压调理阀实现，，，，可一次完成 3 个恒定压力实验历程，，，，三组压力设定自由调理；；；；；；
4、滤液量丈量：手动控制接纳量筒+秒表，，，，自动控制动控制接纳电子天平自动丈量装置，，，，在一组实验中，，，，可自动采样丈量滤液量数据；；；；；；
5、系统实验完成后可把压力罐内的余料反压回料浆桶内，，，，可包管压力罐清洁和无积料梗塞的情形；；；；；；
6、通过本实验装置，，，，使学生充分相识板压滤机的结构和操作流程；；；；；；
7、测定过滤常数K、Qe、e及压缩性指数S；；；；；；
8、通过设定差别的压力来改变过滤的速率；；；；；；
9、通过实验，，，，使学生相识智能数字仪表，，，，盘算机数据收罗，，，，控制的基来源理和历程。。。。
二．设计参数
1.过滤压力：0～0.3Mpa；；；；；；
2.过滤常数K:1.0×10-4—5.0×10-4m3/m2，，，，qe：0.1—0.5；；；；；；
3.压缩性指数s：0.05-0.3；；；；；；
4.介质：轻质CaC03质料，，，，过滤面积：滤布目数；；；；；；
5.板框：过滤面积0.024 m2，，，，5板3框；；；；；；
6.料液压力罐：不锈钢材质，，，，卧式贮罐，，，，容积约30L。。。。高强玻璃视镜。。。。清静阀(清静压力可调)，，，，自卸压。。。。
三．公用设施
1.供水：装置自带不锈钢水箱，，，，毗连自来水。。。。实验时经离心泵进入测试管路，，，，循环使用；；；；；；
2.供电：电压AC220V，，，，功率<2kW，，，，标准单相三线制。。。。每个实验室需设置1~2个接所在(清静地及信号地)。。。。
