CRZSX-A传热单位操作实训装置
时间：2024-09-05 10:48:51 浏览次数：148
1、装置功效
（1）相识换热器换热的原理、熟悉种种传热装备的结构和特点、相识流化床的事情流程。。。。。
（2）熟悉传热装置流程及各传感检测的位置、作用 ，，，，各显示仪表的作用等。。。。。
（3）掌握传热装备的基本操作、调理要领、相识影响传热的主要影响因素。。。。。
（4）掌握换热系数k盘算要领及意义。。。。。
（5）相识逆流、顺流对调热效果的影响。。。。。
（6）相识挡流板的作用及强化传热的途径。。。。。
（7）学会做好开车前的准备事情。。。。。
（8）正� ？？？� ，，，，按要求操作调理到指定命值。。。。。
（9）能准确使用装备、仪表 ，，，，实时举行装备、仪器、仪表的维护与保养。。。。。
（10）能掌握现代信息手艺治理能力 ，，，，应用盘算机对现场数据举行收罗、监控。。。。。
（11）准确填写生产纪录 ，，，，实时剖析种种数据。。。。。
（12）正常停车。。。。。
（13）能举行故障点的扫除事情 ，，，，故障点（气堵、水堵）。。。。。
（14）相识掌握工业现场生产清静知识。。。。。

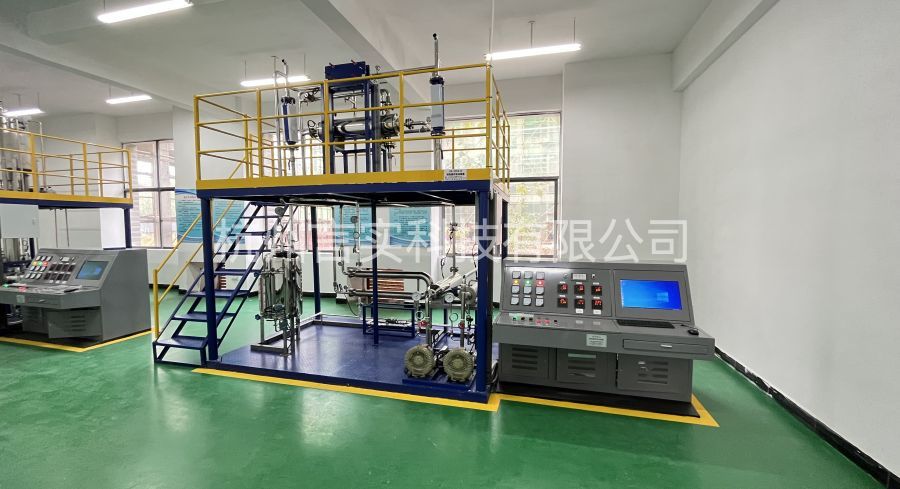

2、主要设置
（1）装备框架：整机接纳钢质装置框架（两层设计 ，，，，一层平面利便操作、磨练、收支 ，，，，二层有清静斜梯通上并有护栏、防滑花纹板） ，，，，防锈红丹底漆 ，，，，喷烤漆处理。。。。。
（2）机械装备设置：列管换热器、套管换热器、蒸汽爆发器、热空气加热器、隶属管道及阀门。。。。。
（3）动力运送装备：1#鼓风机、2#鼓风机。。。。。
（4）检测设置：设置温度、压力、流量、液位等检测仪表。。。。。
（5）就地智能仪表电器控制台：钢质喷塑琴式结构就地仪表电器操作台 ，，，，内装置泄电保唬�；；た掌亍⒌缌餍托沟绫；；；；て鞒浞炙剂咳松砬寰脖；；；；ぃ唬�；；同时每一组强电输出都有旋钮开关控制 ，，，，包管装备清静 ，，，，操作控制便捷；；；；装有分相指示灯 ，，，，开关电源 ，，，，接触器 ，，，，固态继电器 ，，，，自锁开关 ，，，，塑铜线 ，，，，橡套线 ，，，，屏障线 ，，，，铝合金线槽等。。。。。
（6）操作员站上位监控盘算机：品牌电脑、i5或以上的处理器、8G内存、1000G硬盘、 USB光电键鼠、22”液晶显示器。。。。。
3、电气控制柜功效及组成
电气控制柜接纳工业控制机柜 ，，，，能对工具装备控制 ，，，，包括工具装备的3个三相380V750W风机、1个单相220V3kW加热管、1个单相220V2kW空压机、6个单相220V电磁阀控制。。。。。电气控制柜基本组成如下：
（1）机柜：工业控制机柜：高*宽*深：2100*800*600mm ，，，，1台；；；；
（2）空气开关：4P ，，，，40A ，，，，配套泄电保唬�；；て� ，，，，1个；；；；3P ，，，，32A ，，，，1个；；；；2P ，，，，16A ，，，，1个；；；；
（3）电压表：6L2 ，，，，0~450V ，，，，7个；；；；6L2 ，，，，0~250V ，，，，1个；；；；
（4）电流表：6L2 ，，，，5A ，，，，1个；；；；
（5）旋钮开关：2� ？？？サ� ，，，，1个；；；；3档6� ？？？サ� ，，，，6个；；；；
（6）带灯启动按钮：1� ？？？サ� ，，，，带绿灯 ，，，，供电220V ，，，，7个；；；；
（7）带灯阻止按钮：1� ？？？サ� ，，，，带绿灯 ，，，，供电220V ，，，，7个；；；；
（8）指示灯：绿色 ，，，，供电220V ，，，，5个；；；；红色 ，，，，供电220V ，，，，1个；；；；黄色 ，，，，供电220V ，，，，1个；；；；
（9）交流接触器：18A ，，，，6个；；；；
（10）闪光报警仪:8路报警信号输入 ，，，，带声光提醒 ，，，，带消音及试验接口 ，，，，1台；；；；
（11）端子排、导轨、线槽、导线等柜内配件 ，，，，1套。。。。。
4、软件运行情形
（1）MCGS软件运行情形：操作系统：win10；；；；显示器分辨率：1080P（1920*1080）；；；；
（2）DCS监控软件运行情形：操作系统：win10；；；；显示器分辨率：1080P（1920*1080）；；；；
（3）数据处理软件运行情形：操作系统：win10；；；；显示器分辨率：1080P（1920*1080）。。。。。
5、监控及数据处理软件功效
软件知足装置在线监控及数据处理要求 ，，，，能对现有装置举行监控 ，，，，并能举行数据处理 ，，，，能完成传热操作实训、总传热系数测定实验、三种换热器传热系统比照等实验 ，，，，有流量控制、历史数据、历史曲线等功效。。。。。软件包括如下软件：
（1）MCGS监控软件举行监控；；；；
（2）DCS监控软件举行监控；；；；
（3）数据处理软件举行数据处理。。。。。
