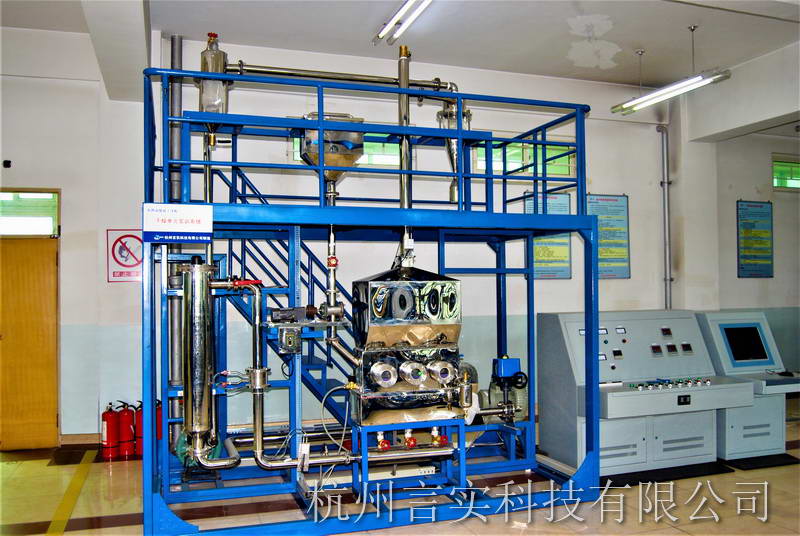

系统组成：

系统框架：钢质喷塑框架、两层设计、设计有清静楼梯、清静护栏、防滑板等。。。。。。

系统静装备：不锈钢卧式流化床、空气加热器、旋风疏散器、布袋除尘器等。。。。。。

系统动装备：旋涡风机、空气压缩机、不锈钢加热管等。。。。。。

检测传感器：涡轮流量计、转子流量计、孔板流量计、PT100热电阻温度传感变送器等。。。。。。

执行机构：三相可控硅调压�？？椤⒌绱欧У�。。。。。。

控制柜系统：工业琴式盘台控制柜、带嵌入式电脑工位。。。。。。

软件系统：实训操作监控软件、配套实验指导书、三维仿真操作审核软件。。。。。。

装置功效：

1.能够体现常压流化床干燥器的结构和操作要领；；

2.测定在恒定干燥条件（即热空气温度、湿度、流速稳固）下的湿物料干燥速率曲线；；

3.测定该物料在恒定干燥条件下的临界湿含量；；

4.能够在实验中让学生学会有关参数丈量和控制仪器的使用要领。。。。。。

5.接纳流化床干燥器，，，，，以热空气为干燥介质，，，，，以水为湿分。。。。。。测定固体颗粒物料（硅胶球形颗粒）恒定干燥条件下湿物料干燥曲线和干燥速率曲线，，，，，以及临界点和临界湿含量。。。。。。

6.通过实验掌握对流干燥的实验研究要领，，，，，视察流化床运行的演示实验。。。。。。相识流化床干燥器的主要结构与流程，，，，，以及流态化干燥历程的种种性状，，，，，并进而加深对干燥历程原理的明确。。。。。。

7.测定气固舷流化床层压降与气体流速的关系，，，，，测定临界气体流速，，，，，举行旋风疏散器的演示实验、熟悉布袋式除尘器事情原理。。。。。。

8.对流化床干燥单位的操作实训：开车准备、开车、正常操作、停车、事故处理、装备维护的实训操作。。。。。。

装置特点：

1.自动化：接纳压差传感器、温度检测元件等一次检测仪表，，，，，实现盘算机自动在线数据收罗、存储和控制；；用床层压差来指示湿物料的失水量，，，，，阻止了在干燥历程中需一直取样剖析所带来的贫困。。。。。。

2.数字化：接纳数显仪表来显示丈量参数，，，，，如床层温度、床层压差与时间的关系等。。。。。。

3.小型化：装置既不失工程看法，，，，，占地又不大。。。。。。

4.雅观化：装置结构合理，，，，，管道接纳不锈钢制作，，，，，装置自成一体形成柜式推车。。。。。。

5.在流化床干燥器入口，，，，，接纳可控硅调相电加热器加热空气。。。。。。

6.所有不锈钢装备均举行不锈钢细腻抛光处理，，，，，体现整个装置的工艺完善性。。。。。。

7.系统检测控制仪表带RS－485通讯接口，，，，，系统既可事情在仪表手动模式下，，，，，也可事情在在线自动控制模式下。。。。。。自动控制模式下的事情界面建设在工控组态软件平台上，，，，，界面友好、富厚。。。。。。

8.配套实验仿真软件及数据处理软件，，，，，仿真平台操作与实物操作高度一致，，，，，能够使学生提前熟悉实验装备，，，，，提高下手能力。。。。。。

手艺指标：

事情电源：三相五线380V±5% 50Hz

形状尺寸：3700×2000×3500mm

塔径控制柜：1650×1000×1300mm

整机容量：＜3KVA

项目	基本理论及专业课程的实验教学
实验教学	1、接纳流化床干燥器，，，，，以热空气为干燥介质，，，，，以水为湿分。。。。。。测定固体颗粒物料（硅胶球形颗粒）恒定干燥条件下湿物料干燥曲线和干燥速率曲线，，，，，以及临界点和临界湿含量；； 2、通过实验掌握对流干燥的实验研究要领，，，，，视察流化床运行的演示实验。。。。。。相识流化床干燥器的主要结构与流程，，，，，以及流态化干燥历程的种种性状，，，，，并进而加深对干燥历程原理的明确；； 3、测定气固舷流化床层压降与气体流速的关系，，，，，测定临界气体流速；；举行旋风疏散器的演示实验、熟悉布袋式除尘器事情原理。。。。。。
操作实训功效	操作实训内容
开车准备	1、流程图的识读；； 2、熟悉现场装置及主要装备、仪表、阀门的位号、功效、事情原理和使用要领；； 3、凭证要求制订操作方案；； 4、公用工程的引入（水、电）并确保正常；； 5、质料（被干燥物料）的准备（质料的配制以及含水量的测定）；； 6、检查流程中各管线、阀门是否处于正�？？底刺�；； 7、装置上电，，，，，检查各仪表状态是否正常；；动装备试车。。。。。。
开车	1、按准确的开车方法开车；； 2、凭证指令调进料、空气流量、温度、压力到指定值。。。。。。
正常操作	1、能按指令改变进料、空气流量、操作温度等参数到指定值；； 2、凭证要求巡查各温度、压力、流量值并做好纪录；；能实时判断各指标否正常；； 3、视察正常操作中质料的转变状态以及流化床的操作状态并确认，，，，，指出可能影响其操作的因素；； 4、凭证要求巡查动装备（鼓风机、引风机、进料器）的运行状态，，，，，确认并做好纪录；； 5、产品（被干燥后的物料）的采出及产品含水量的测定 6、能测定干燥速率曲线。。。。。。
停车	1、按正常的停车方法停车；； 2、检查停车后各装备、阀门的状态，，，，，确认后做好纪录。。。。。。
事故处理	1、会视察、剖析因空气流量过大或过小引起的系统操作异常并恢复至正常操作状态；； 2、会视察、剖析因加热介质（电加热预热器）加热电压过大或过小引起的异常征象并恢复至正常操作状态。。。。。。
装备维护	1、鼓风机的开、停正常操作及日常维护；； 2、进料器的开、停、正常操作及日常维护；； 3、内热式流化床的结构、事情原理、正常操作及维护；； 4、板翅式换热器的结构、事情原理、正常操作及维护；； 5、旋风疏散器的结构、事情原理、正常操作及维护；； 6、布袋除尘器的结构、事情原理、正常操作及维护；； 7、主要阀门（空气流量调理、电加热预热器加热电压调理）的位置、类型是、结构、事情原理、正常操作及维护；； 8、温度、流量、压力传感器的丈量原理；；温度、压力显示仪表及流量控制仪表使用；； 9、水分测定仪的丈量原理、正常使用及日常维护。。。。。。
控制仪表	1、温度、流量、压力传感器的丈量原理；；温度、压力显示仪表及流量控制仪表使用；； 2、水分测定仪的丈量原理、正常使用及日常维护。。。。。。
监控软件	1、上位组态监控平台软件的熟悉、相识及使用。。。。。。
