系统组成：
系统框架：钢质喷塑框架、两层设计、设计有清静楼梯、清静护栏、防滑板等。。。。
系统静装备：不锈钢筛板精馏塔、不锈钢冷却器、再沸器、预热器、质料罐、回流罐、产品罐、真空罐、残液罐等。。。。
系统动装备：质料液泵、冷却水泵、回流泵、产品泵、残液泵、循环泵、真空罐、加热管等。。。。
检测传感器：压力变送器、指针压力表、玻璃转子流量计、温度传感器等。。。。
执行机构：三相可控硅调压�？？椤⒌ハ嗫煽毓璧餮鼓？？椤⒈淦灯鞯取�。。。
控制柜系统：工业琴式盘台控制柜、带嵌入式电脑工位。。。。
软件系统：实训操作监控软件、配套实验指导书、三维仿真操作审核软件。。。。

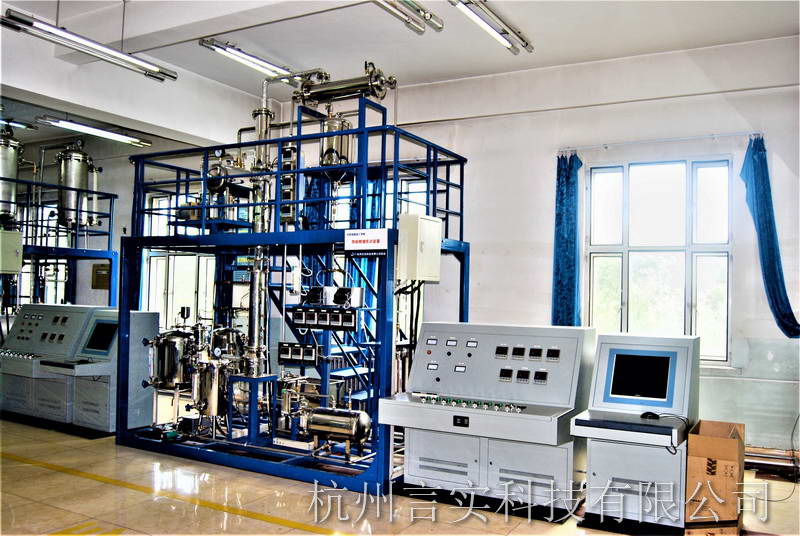

系统由精馏实训装置工具；；；钢质装置框架（两层设计，，，，， ，一层平面利便操作、磨练、收支，，，，， ，二层有清静斜梯通上并有护栏、防滑花纹板）；；；就地仪表电器操作台；；；倾角嵌入式就地盘算机控制台；；；就地智能仪表控制上位监控软件（以工控组态软件为平台）；；；外置配套装备等组成。。。。
装置功效：
1.熟悉精馏塔的基本结构及一连精馏的流程。。。。
2.学会测定板式精馏塔全塔效率和单板效率的要领。。。。
3.视察筛板塔中迅速板温度的转变。。。。
4.相识铂电阻测定温度的原理和要领，，，，， ，相识实验数据的自动收罗要领。。。。
5.相识恒温进料和恒温回流的要领，，，，， ，研究选料和回流条件转变对精馏塔的影响。。。。
6.学习高压微型磁力齿轮泵的操作要领。。。。
7.掌握板式换热器的原理及操作要领。。。。
8.通过高压微型磁力齿轮泵的操作，，，，， ，学习回流流量的控制要领。。。。
装置特点：
1.装置运行介质为乙醇-水系统，，，，， ，塔顶产品乙醇浓度不低于95%。。。。
2.装备框架：长×宽×高3000×1500×3500mm整机接纳钢质装置框架（两层设计，，，，， ，一层平面利便操作、磨练、收支，，，，， ，二层有清静斜梯通上并有护栏、防滑花纹板），，，，， ，防锈红丹底漆，，，，， ，喷烤漆处理
3.同时系统可自动设置了故障点，，，，， ，实训学生的排障能力。。。。
4.筛板精馏塔体：主体不锈钢θ76×100×4mm，，，，， ，16节塔，，，，， ，提供两个玻璃视察段，，，，， ，塔中一个、塔底一个，，，，， ，筛板精馏塔的玻璃视察段涵盖两块塔板，，，，， ，便以学生充分视察筛板塔的塔板结构及事情状态。。。。
5、机械装备设置：精馏塔体、再沸器、质料罐、制品罐、回流罐、冷凝循环水箱、进料预热器，，，，， ，进料温度加热器，，，，， ，塔顶列管换热器，，，，， ，塔底产品冷凝器，，，，， ，隶属管道及阀门。。。。
动力运送装备：不锈钢离心泵、计量泵、循环泵、真空泵。。。。
6.检测设置：再沸器温度自动控制，，，，， ，进料流量自动控制，，，，， ，回流罐液位自动控制，，，，， ，回流流量自动控制，，，，， ，塔顶产品流量自动控制，，，，， ，冷凝水流量控制，，，，， ，进料温度自动控制，，，，， ，进料浓度自动控制。。。。塔板温度检测，，，，， ，塔压降自动检测，，，，， ，塔釜液位自动检测。。。。塔顶冷凝水联锁再沸器加热；；；质料液预加热与进料泵联锁；；；流量检测及压力检测要求：自动检测及就地检测冗余设置。。。。
7.地显示检测控制仪表：厦门宇电AI仪表。。。。
8.就地智能仪表电器控制台（含嵌入式工控机位）：钢制喷塑内装置泄电保�；；た掌亍⒌缌餍托沟绫；；；て鞒浞炙剂咳松砬寰脖；；；ぃ�；；同时每一组强电输出都有旋钮开关控制，，，，， ，包管装备清静，，，，， ，操作控制便捷；；；装有分相指示灯，，，，， ，开关电源，，，，， ，接触器，，，，， ，固态继电器，，，，， ，自锁开关，，，，， ，塑铜线，，，，， ，橡套线，，，，， ，屏障线，，，，， ，铝合金线槽等。。。。
9.就地控制盘算机：遐想双核2.0G，，，，， ，内存1GDDR2，，，，， ，硬盘250G，，，，， ，光驱，，，，， ，鼠标，，，，， ，键盘，，，，， ，3年质保，，，，， ，显示器：17”液晶，，，，， ，天下联保；；；操作系统：正版WINDOWS XP。。。。
10.剖析仪器：气相色谱和酒精比重计。。。。（气相色谱学校自配或选配）
11.装置主管路上的毗连基本上接纳法兰毗连。。。。
各套实训装置在DCS系统启动状态下，，，，， ，可由中控室操作台、工程师站，，，，， ，举行各套实训装置切换控制和数据收罗、剖析，，，，， ，并能举行组态上传下载。。。。
手艺指标：
事情电源：三相五线380V±5% 50Hz
形状尺寸：3700×2200×3200mm
控制柜：1650×1000×1300mm
整机容量：＜6KVA
项目 | 基本理论及专业课程的实验教学 |
实验教学 | 1、相识板式精馏塔的结构，，，，， ，熟悉筛板式一连精馏塔的事情原理、基本结构及物料流程；；； 2、通过高硼硅玻璃视察塔板上气─液传质历程全貌，，，，， ，学会和掌握测定筛板式精馏塔的全塔效率和单板效率；；； 3、可以完玉成回流和部分回流种种条件下精馏操作实验；；； 4、掌握精馏塔的操作要领。。。。视察和测定筛板精馏塔中迅速塔板的温度转变；；； 5、相识精馏塔控制时需要检测及控制的参数、检测位置、检测传感器及控制要领；；； 6、学习掌握精馏塔智能仪表控制系统软硬件控制知识。。。。 |
实训功效 | 操作实训内容 |
开车准备 | 1、工艺流程图的识读与表述；；； 2、熟悉现场装置及主要装备、仪表、阀门的位号、功效、事情原理和使用要领；；； 3、凭证要求制订操作方案；；； 4、检查流程中各装备、管线、阀门是否处于正�？？底刺�；； 5、引入公用工程（水、电、汽）并确保正常；；； 6、装置上电，，，，， ，检查各仪表状态是否正常；；；动装备试车。。。。 |
开车 | 1、按准确的开车方法开车，，，，， ，调理精馏塔抵达平衡点。。。。 |
正常操作 | 1、能改变进料流量、塔釜温度到指定值并重新建设正常操作；；； 2、凭证要求巡查各温度、压力、流量并做好纪录，，，，， ，能实时判断各指标否正常；；； 3、凭证要求巡查动装备（水泵）的运行状态，，，，， ，确认并做好纪录；；； 4、视察正常操作时精馏塔的操作状态，，，，， ，并指出可能影响其正常操作的因素；；； 5、能按正常操作调理进料流量及塔釜温度；；； 6、能测定精馏塔的全塔效率。。。。 |
停车 | 1、按正常的停车方法停车；；； 2、检查停车后各装备、阀门、储液罐的状态，，，，， ，确认后做好纪录。。。。 |
事故处理 | 1、会视察、剖析因溢泛引起的系统操作异常并恢复至正常操作状态；；； 2、通过玻璃视盅视察塔板上气─液传质历程全貌、剖析精馏塔系统操作异常并恢复至正常操作状态；；； 3、可视察塔板气液接触状态及塔中迅速板温度转变；；； 4、会视察、剖析因进料温度转变引起的系统工况转变；；； 5、会视察、剖析因回流量转变引起的系统工况转变；；； 6、会视察、剖析因进料浓度转变引起的系统工况转变；；； 7、会视察、剖析因进料位置转变引起的系统工况转变。。。。 |
装备维护 | 1、装备的开、停、正常操作及日常维护；；； 2、精馏塔的结构、事情原理、正常操作及维护；；； 3、主要阀门的位置、类型、结构、事情原理、正常操作及维护。。。。 |
控制仪表 | 1、温度、流量、压力传感器的丈量原理；；；温度、压力显示仪表及流量控制仪表的正常使用；；； 2、控制执行装置变频器、调压器的正常使用；；； 3、相识精馏塔控制时需要检测及控制的参数、检测位置、检测传感器及控制要领。。。。 |
监控软件 | 1、上位组态监控平台软件的熟悉、相识及使用。。。。 |
DCS中控系统应用 | DCS集散控制系统操作手艺培训。。。。 |
各套实训装置在DCS不运行状态下，，，，， ，可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地举行自力测控，，，，， ，完成各实训项目。。。。 | |
